Графічна панель може бути припаркованою до верхньої або нижньої частини вікна програми або бути плаваючою.

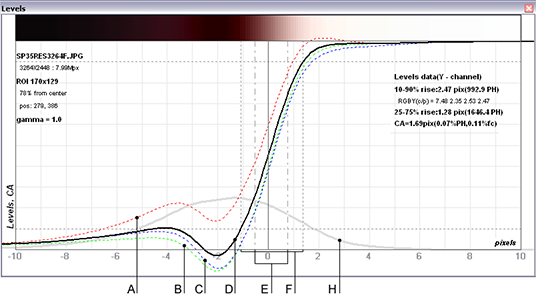

Графік функції профілю кромки

A, B, C, D - рівні для каналів R, G, B і Y (яскравість). жирний графік завжди відповідає поточному обраному каналу (див. Вибір каналу).

E - відстань подолання заданого діапазону зміни рівня. На цьому графіку визначений користувачем діапазон дорівнює 25-75%

F - відстань подолання діапазону енергії 10-90%

H - площа під цією кривої пропорційна рівню хроматичної аберації

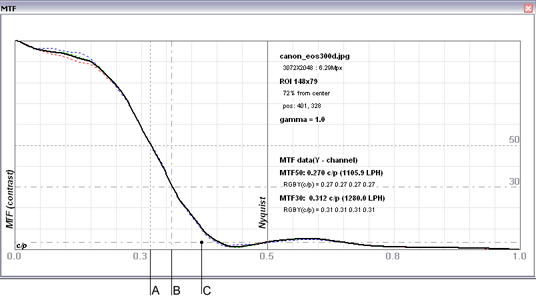

Графік функції передачі модуляції (MTF)

A - Просторова частота при рівні контрасту 50% (MTF50)

B - Просторова частота при заданому користувачем рівні контрасту

C - MTF при частоті Ніквіста (0.5 циклів/піксель)
